Назначение ВКРС ДУ
ВКРС ДУ — крышный радиальный вентилятор дымоудаления в усиленном исполнении. Отличается от базовой крышной машины ДУ более жёсткой конструкцией и большим расходом при том же номере, а также пониженным уровнем шума при регламентных испытаниях.
Ряд ВКРС ДУ — одиннадцать типоразмеров от №4ДУ до №12,5ДУ. Расход по ряду от 3 800 до 102 000 м³/ч, двигатели от 0,37 до 45 кВт, масса от 41 до 966 кг.
Исполнения по огнестойкости те же, что у остальных машин противодымной вентиляции: 400 °С в течение 2 часов и 600 °С в течение 1,5 часов. Режим задаёт проект: он определяется расчётным временем эвакуации и температурой продуктов горения для конкретного помещения, а не выбирается по бюджету.
Применяется там, где расчётный расход дымоудаления велик, а место на кровле ограничено: ВКРС ДУ даёт больше кубометров с того же посадочного размера, чем базовое крышное исполнение.
Конструкция ВКРС ДУ
Типоразмерный ряд ВКРС ДУ читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 400 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 11 позиций. Спирального корпуса у ВКРС ДУ нет: рабочее колесо стоит в кожухе на кровле, и воздух уходит наружу через выходное сечение колпака, а не в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — ВКРС ДУ №4ДУ, ВКРС ДУ №4,5ДУ и так далее; изделие одно и то же, разница только в форме записи.
Окружная скорость на конце лопатки ВКРС ДУ — 29,3–70,7 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ВКРС ДУ — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКРС ДУ 750, ВКРС ДУ 1000, ВКРС ДУ 1500, ВКРС ДУ 3000, и это то же самое, что «ВКРС ДУ на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 40, конкретный указан в таблице напротив каждой конфигурации.
Масса ВКРС ДУ растёт от 41 до 966 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
Исполнения и схемы ВКРС ДУ
Климатическое исполнение ВКРС ДУ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Рабочая среда и ограничения ВКРС ДУ
ВКРС ДУ работает в системах противодымной вентиляции: удаление дыма из торговых залов, складов, производственных корпусов с выбросом на кровлю. В штатном режиме вентилятор не работает.
Питание ВКРС ДУ — первая категория надёжности, огнестойкая кабельная линия и шкаф управления, сохраняющий работоспособность при пожаре. Это часть системы, без которой вентилятор не выполняет свою функцию.
Монтаж ВКРС ДУ — на стакан с расчётом кровельного основания. Усиленная конструкция тяжелее базовой, и на лёгкой кровле это почти всегда требует локального усиления.
Подбор и монтаж ВКРС ДУ
Чтобы подобрать ВКРС ДУ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
До ВКРС ДУ №5,6ДУ включительно масса не выходит за 99 кг — ВКРС ДУ ставят на раму силами двух монтажников. Типоразмеры ВКРС ДУ №6,3ДУ, ВКРС ДУ №7,1ДУ, ВКРС ДУ №8ДУ, ВКРС ДУ №9ДУ — 98–375 кг: нужна таль или автопогрузчик. С ВКРС ДУ №10ДУ и старше масса начинается от 296 кг и доходит до 966 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Монтаж ВКРС ДУ ведётся на монтажный стакан — переходный элемент между кровлей и вентилятором. Стакан задаёт высоту над покрытием, принимает виброизоляцию и держит вес машины; в каталоге он идёт отдельной позицией и в дилерский прайс не входит — цену считает инженер, в том числе в варианте с обратным клапаном. Клапан ставят там, где помещение отапливается: при остановленном ВКРС ДУ через шахту уходит тепло, а зимой в помещение проваливается холодный воздух.
Присоединительные размеры ВКРС ДУ заданы каталогом: диаметр патрубка от 650 до 1 650 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Чем ВКРС ДУ отличается от ВКРС
От базового крышного исполнения ДУ ВКРС ДУ отличается жёсткостью конструкции и производительностью: до 102 000 м³/ч против примерно 91 000 у базовой машины при том же верхнем номере. Платой идёт масса — до 966 кг.
Отдельных позиций ВКРС ДУ в действующем прайс-листе завода нет. Цену считаем под конфигурацию: типоразмер, режим огнестойкости, двигатель. Подставлять сюда стоимость общепромышленной машины было бы враньём, разница кратная.
Технические характеристики ВКРС ДУ по типоразмерам

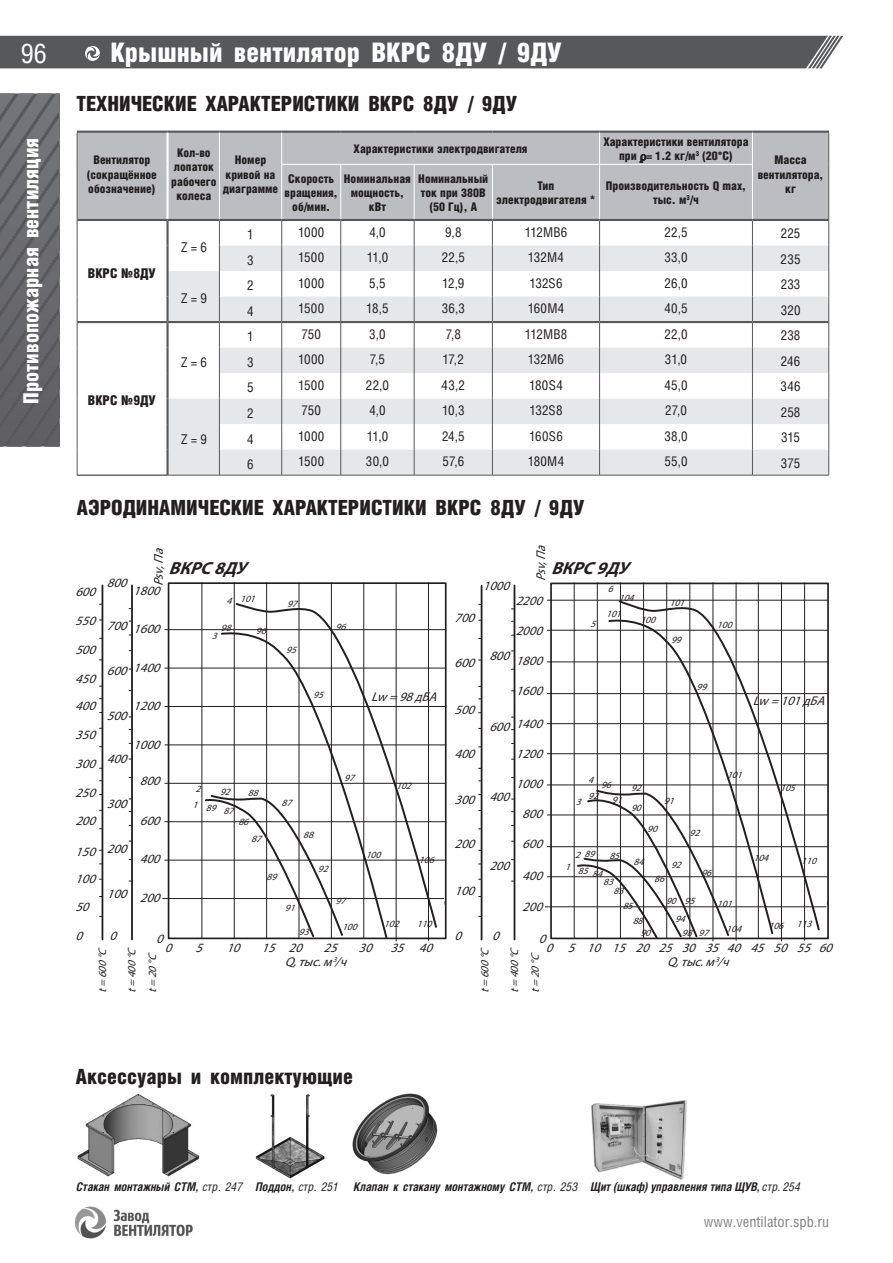

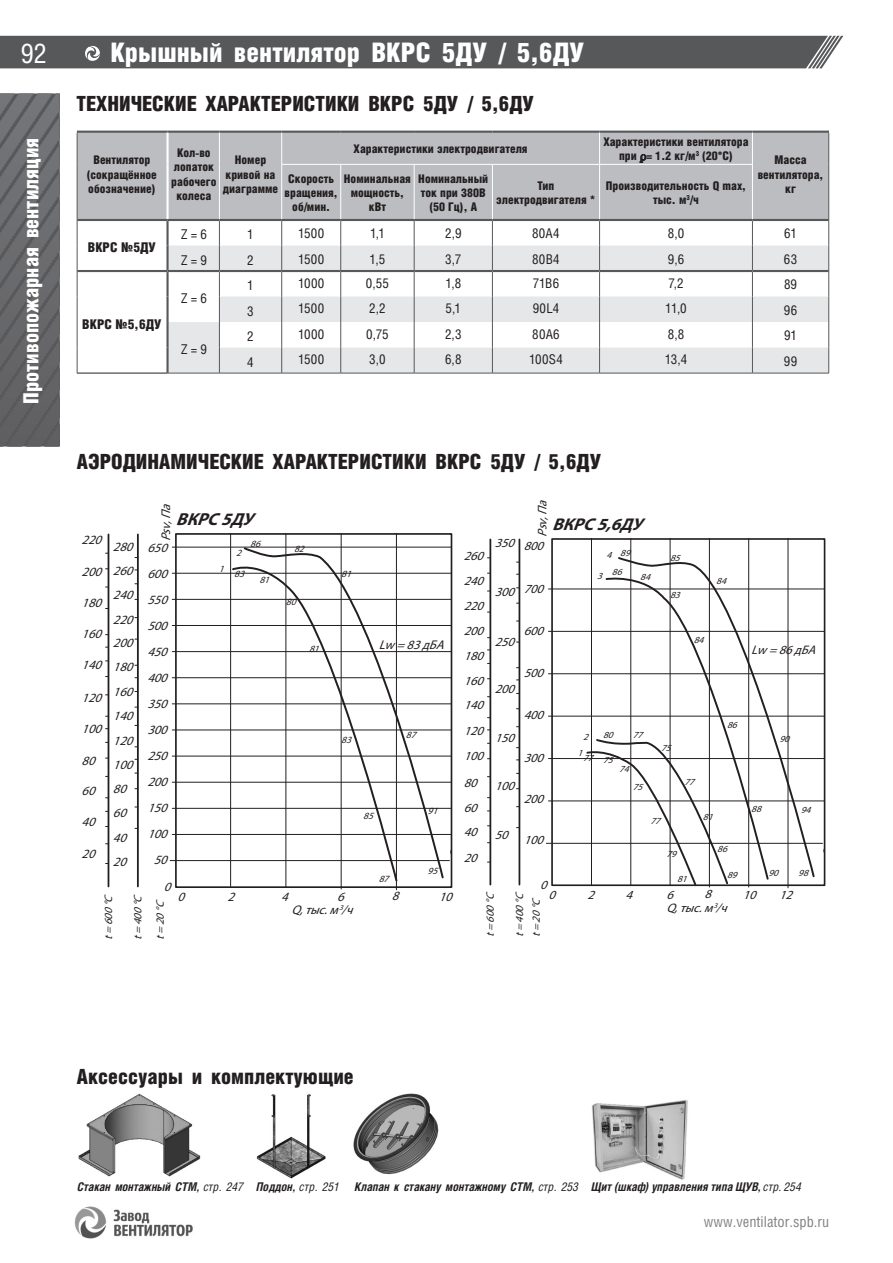

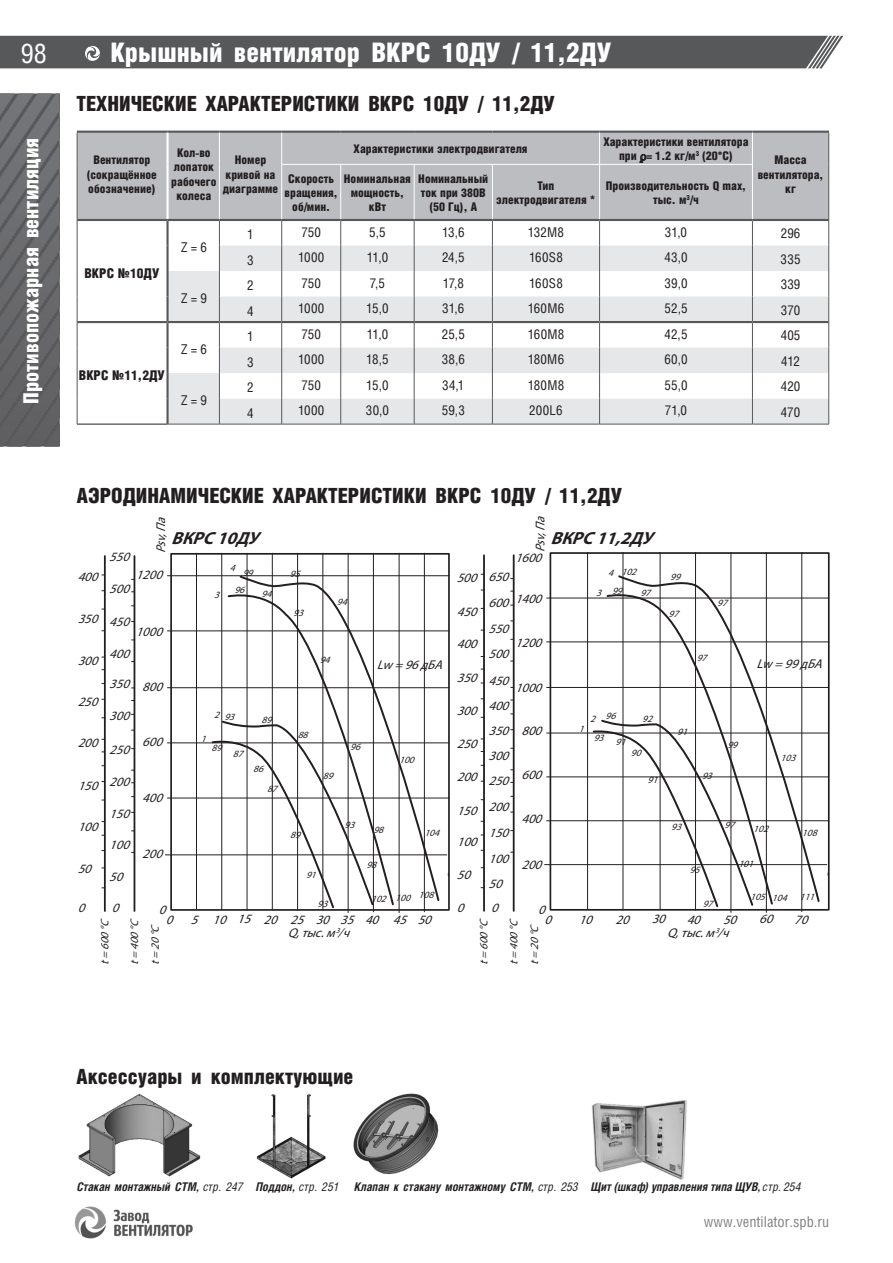

| Типоразмер | Отн. Ø колеса | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Расход, м³/ч | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|
| ВКРС ДУ №4ДУ | 6 | 400 | 1 500 | 0,37 | 63В4 | 3 800–3 800 | 41 | 31,4 |
| ВКРС ДУ №4ДУ | 6 | 400 | 3 000 | 3 | 90L2 | 8 000–8 000 | 47 | 62,8 |
| ВКРС ДУ №4ДУ | 9 | 400 | 1 500 | 0,55 | 71А4 | 4 800–4 800 | 44 | 31,4 |
| ВКРС ДУ №4ДУ | 9 | 400 | 3 000 | 4 | 100S2 | 9 500–9 500 | 55 | 62,8 |
| ВКРС ДУ №4,5ДУ | 6 | 450 | 1 500 | 0,75 | 71В4 | 5 500–5 500 | 55 | 35,3 |
| ВКРС ДУ №4,5ДУ | 6 | 450 | 3 000 | 5,5 | 100L2 | 11 400–11 400 | 72 | 70,7 |
| ВКРС ДУ №4,5ДУ | 9 | 450 | 1 500 | 1,1 | 80А4 | 6 800–6 800 | 61 | 35,3 |
| ВКРС ДУ №4,5ДУ | 9 | 450 | 3 000 | 7,5 | 112М2 | 14 000–14 000 | 97 | 70,7 |
| ВКРС ДУ №5ДУ | 6 | 500 | 1 500 | 1,1 | 80А4 | 8 000–8 000 | 61 | 39,3 |
| ВКРС ДУ №5ДУ | 9 | 500 | 1 500 | 1,5 | 80В4 | 9 600–9 600 | 63 | 39,3 |
| ВКРС ДУ №5,6ДУ | 6 | 560 | 1 000 | 0,55 | 71В6 | 7 200–7 200 | 89 | 29,3 |
| ВКРС ДУ №5,6ДУ | 6 | 560 | 1 500 | 2,2 | 90L4 | 11 000–11 000 | 96 | 44,0 |
| ВКРС ДУ №5,6ДУ | 9 | 560 | 1 000 | 0,75 | 80А6 | 8 800–8 800 | 91 | 29,3 |
| ВКРС ДУ №5,6ДУ | 9 | 560 | 1 500 | 3 | 100S4 | 13 400–13 400 | 99 | 44,0 |
| ВКРС ДУ №6,3ДУ | 6 | 630 | 1 000 | 1,1 | 80В6 | 10 500–10 500 | 98 | 33,0 |
| ВКРС ДУ №6,3ДУ | 6 | 630 | 1 500 | 4 | 100L4 | 16 000–16 000 | 119 | 49,5 |
| ВКРС ДУ №6,3ДУ | 9 | 630 | 1 000 | 1,5 | 90L6 | 12 600–12 600 | 100 | 33,0 |
| ВКРС ДУ №6,3ДУ | 9 | 630 | 1 500 | 5,5 | 112М4 | 19 800–19 800 | 127 | 49,5 |
| ВКРС ДУ №7,1ДУ | 6 | 710 | 1 000 | 2,2 | 100L6 | 15 400–15 400 | 116 | 37,2 |
| ВКРС ДУ №7,1ДУ | 6 | 710 | 1 500 | 7,5 | 132S4 | 23 500–23 500 | 134 | 55,8 |
| ВКРС ДУ №7,1ДУ | 9 | 710 | 1 000 | 3 | 112МА6 | 19 000–19 000 | 125 | 37,2 |
| ВКРС ДУ №7,1ДУ | 9 | 710 | 1 500 | 11 | 132М4 | 28 000–28 000 | 145 | 55,8 |
| ВКРС ДУ №8ДУ | 6 | 800 | 1 000 | 4 | 112МВ6 | 22 500–22 500 | 225 | 41,9 |
| ВКРС ДУ №8ДУ | 6 | 800 | 1 500 | 11 | 132М4 | 33 000–33 000 | 235 | 62,8 |
| ВКРС ДУ №8ДУ | 9 | 800 | 1 000 | 5,5 | 132S6 | 26 000–26 000 | 233 | 41,9 |
| ВКРС ДУ №8ДУ | 9 | 800 | 1 500 | 18,5 | 160М4 | 40 500–40 500 | 320 | 62,8 |
| ВКРС ДУ №9ДУ | 6 | 900 | 750 | 3 | 112МВ8 | 22 000–22 000 | 238 | 35,3 |
| ВКРС ДУ №9ДУ | 6 | 900 | 1 000 | 7,5 | 132М6 | 31 000–31 000 | 246 | 47,1 |
| ВКРС ДУ №9ДУ | 6 | 900 | 1 500 | 22 | 180S4 | 45 000–45 000 | 346 | 70,7 |
| ВКРС ДУ №9ДУ | 9 | 900 | 750 | 4 | 132S8 | 27 000–27 000 | 258 | 35,3 |
| ВКРС ДУ №9ДУ | 9 | 900 | 1 000 | 11 | 160S6 | 38 000–38 000 | 315 | 47,1 |
| ВКРС ДУ №9ДУ | 9 | 900 | 1 500 | 30 | 180М4 | 55 000–55 000 | 375 | 70,7 |
| ВКРС ДУ №10ДУ | 6 | 1 000 | 750 | 5,5 | 132М8 | 31 000–31 000 | 296 | 39,3 |
| ВКРС ДУ №10ДУ | 6 | 1 000 | 1 000 | 11 | 160S8 | 43 000–43 000 | 335 | 52,4 |
| ВКРС ДУ №10ДУ | 9 | 1 000 | 750 | 7,5 | 160S8 | 39 000–39 000 | 339 | 39,3 |
| ВКРС ДУ №10ДУ | 9 | 1 000 | 1 000 | 15 | 160М6 | 52 500–52 500 | 370 | 52,4 |
| ВКРС ДУ №11,2ДУ | 6 | 1 120 | 750 | 11 | 160М8 | 42 500–42 500 | 405 | 44,0 |
| ВКРС ДУ №11,2ДУ | 6 | 1 120 | 1 000 | 18,5 | 180М6 | 60 000–60 000 | 412 | 58,6 |
| ВКРС ДУ №11,2ДУ | 9 | 1 120 | 750 | 15 | 180М8 | 55 000–55 000 | 420 | 44,0 |
| ВКРС ДУ №11,2ДУ | 9 | 1 120 | 1 000 | 30 | 200L6 | 71 000–71 000 | 470 | 58,6 |
| ВКРС ДУ №12,5ДУ | 6 | 1 250 | 750 | 15 | 180М8 | 61 000–61 000 | 670 | 49,1 |
| ВКРС ДУ №12,5ДУ | 6 | 1 250 | 1 000 | 37 | 225М6 | 84 000–84 000 | 855 | 65,4 |
| ВКРС ДУ №12,5ДУ | 6 | 1 250 | 750 | 22 | 200L8 | 75 000–75 000 | 730 | 49,1 |
| ВКРС ДУ №12,5ДУ | 6 | 1 250 | 1 000 | 45 | 250S6 | 102 000–102 000 | 966 | 65,4 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВКРС ДУ выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКРС ДУ без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№7,1ДУ → 710 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВКРС ДУ это значит, что при 710 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 37,2 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

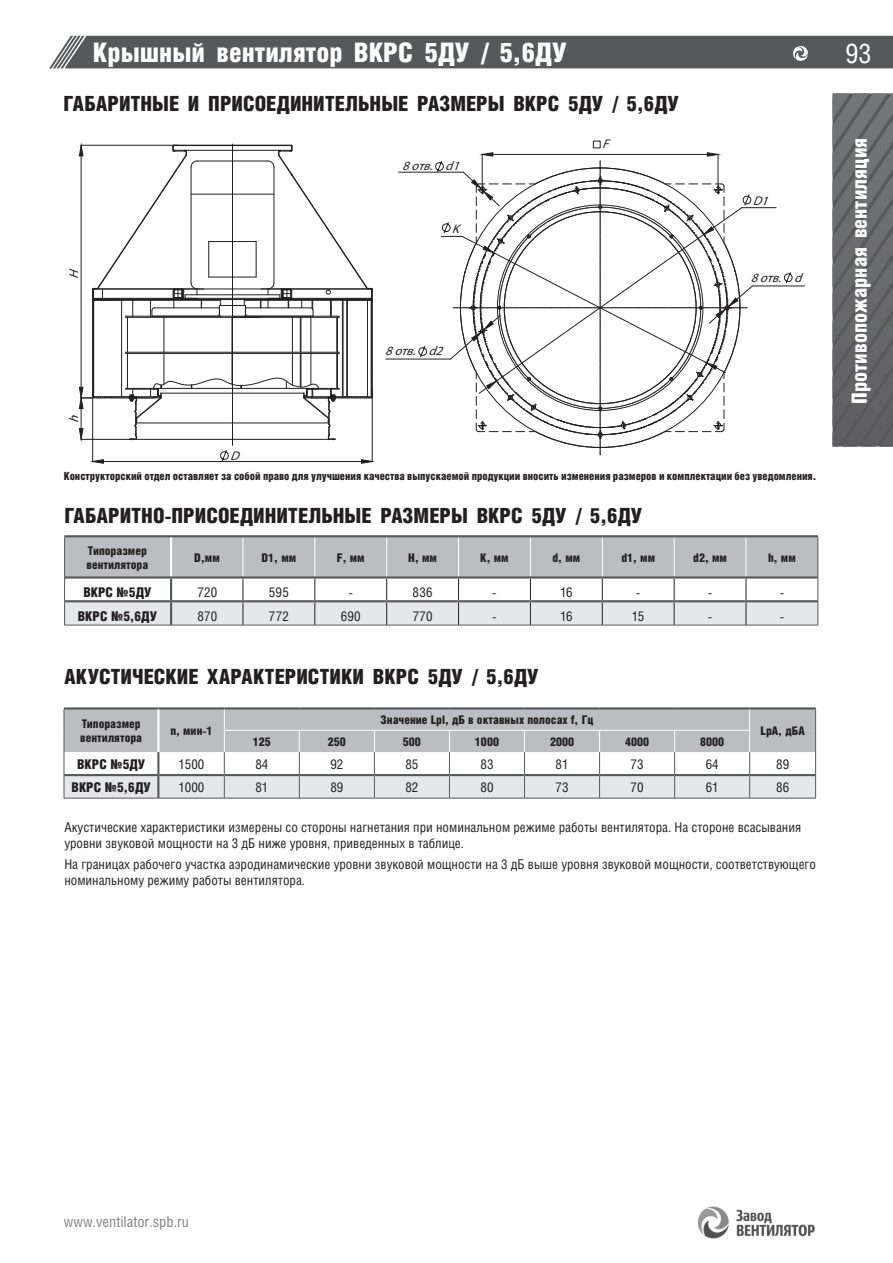

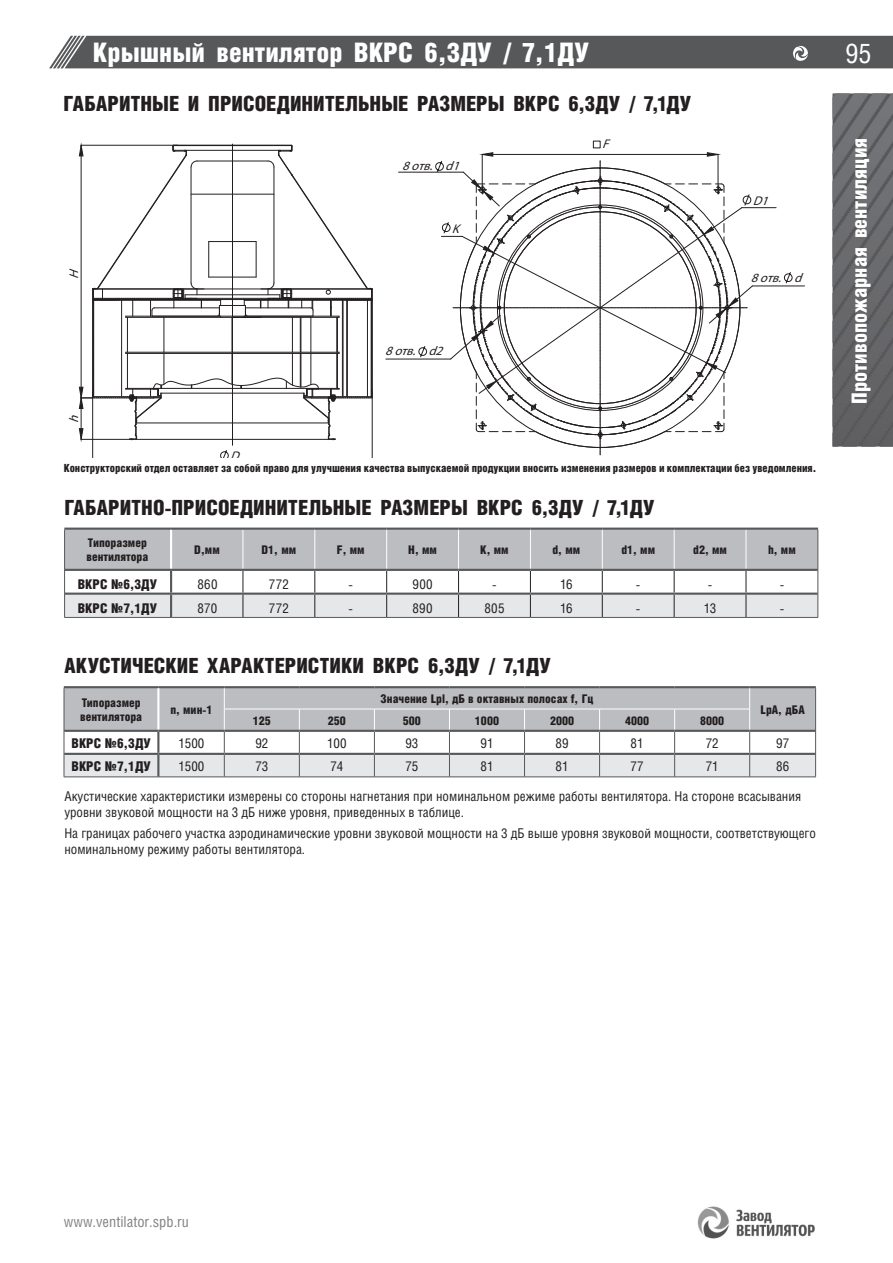

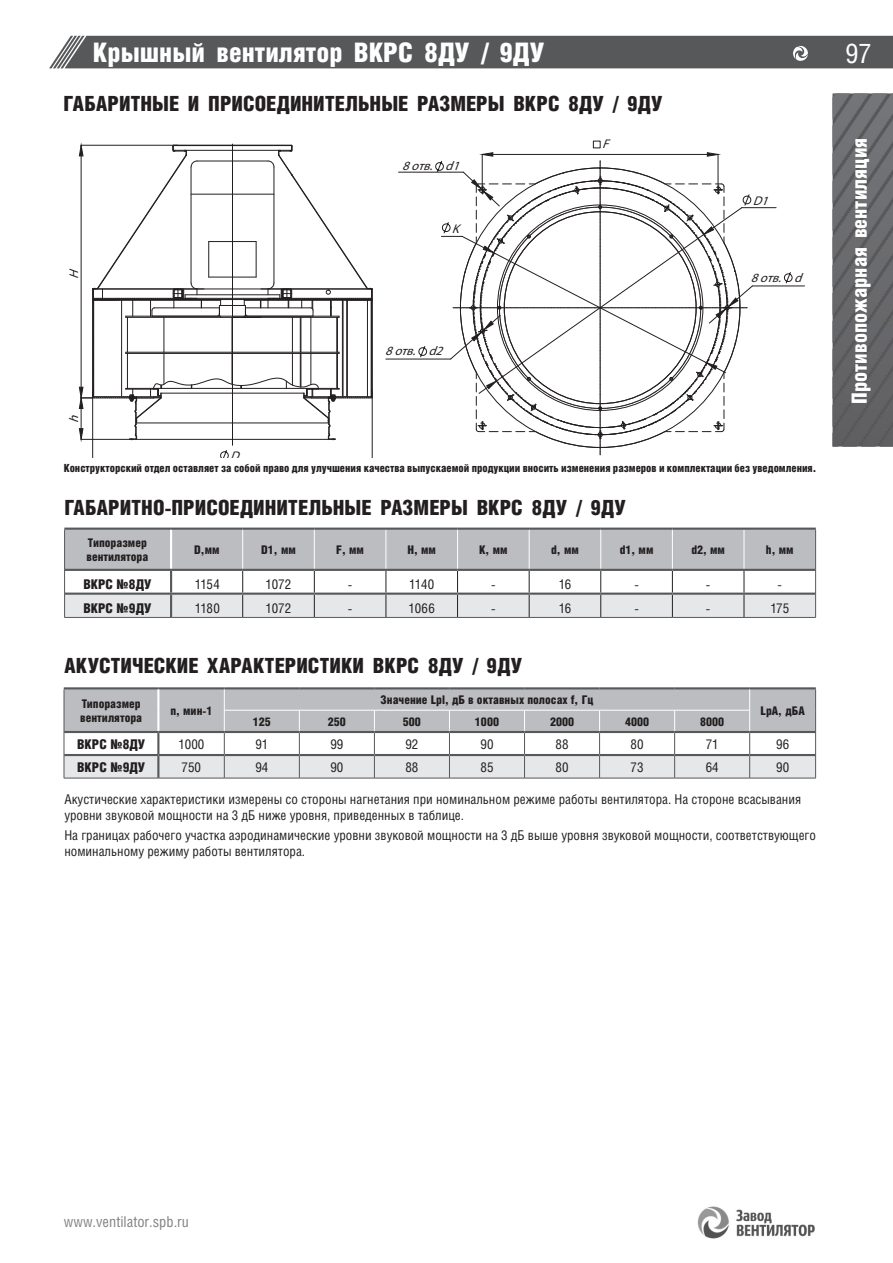

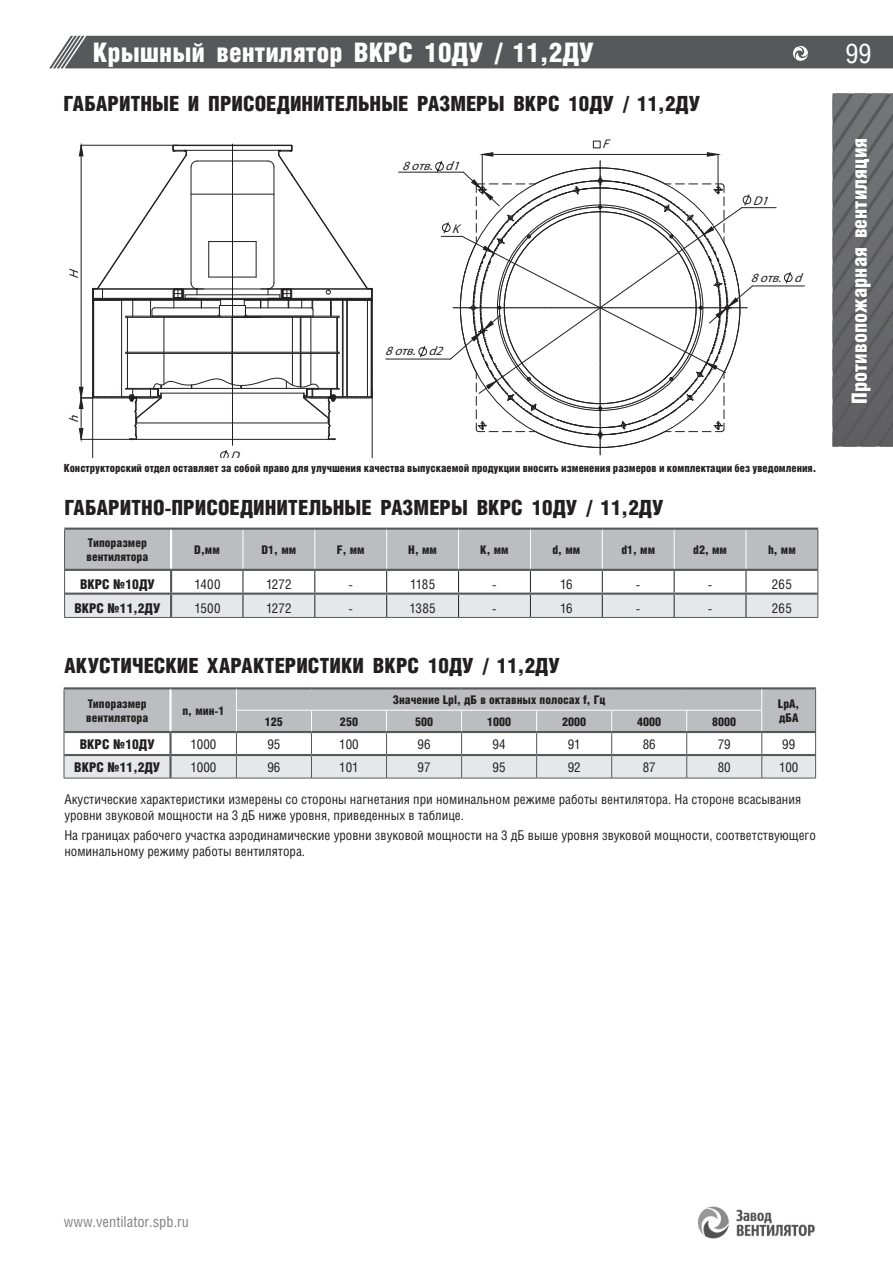

Габаритные и присоединительные размеры ВКРС ДУ
| Типоразмер | D, мм | D1, мм | F, мм | H, мм | K, мм | d, мм | d1, мм | d2, мм | h, мм |
|---|---|---|---|---|---|---|---|---|---|
| ВКРС ДУ №4ДУ | 650 | 595 | 530 | 601 | — | 12 | 15 | — | — |
| ВКРС ДУ №4,5ДУ | 720 | 595 | — | 710 | — | 12 | — | — | — |
| ВКРС ДУ №5ДУ | 720 | 595 | — | 836 | — | 16 | — | — | — |
| ВКРС ДУ №5,6ДУ | 870 | 772 | 690 | 770 | — | 16 | 15 | — | — |
| ВКРС ДУ №6,3ДУ | 860 | 772 | — | 900 | — | 16 | — | — | — |
| ВКРС ДУ №7,1ДУ | 870 | 772 | — | 890 | 805 | 16 | — | 13 | — |
| ВКРС ДУ №8ДУ | 1154 | 1072 | — | 1140 | — | 16 | — | — | — |
| ВКРС ДУ №9ДУ | 1180 | 1072 | — | 1066 | — | 16 | — | — | 175 |
| ВКРС ДУ №10ДУ | 1400 | 1272 | — | 1185 | — | 16 | — | — | 265 |
| ВКРС ДУ №11,2ДУ | 1500 | 1272 | — | 1385 | — | 16 | — | — | 265 |
| ВКРС ДУ №12,5ДУ | 1650 | 1522 | 1110 | 1456 | — | 16 | 18 | — | 325 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры ВКРС ДУ даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; d — диаметр крепёжных отверстий; D1 — диаметры присоединения; F — размеры патрубка и фланца; d1, d2 — диаметры отверстий; K, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

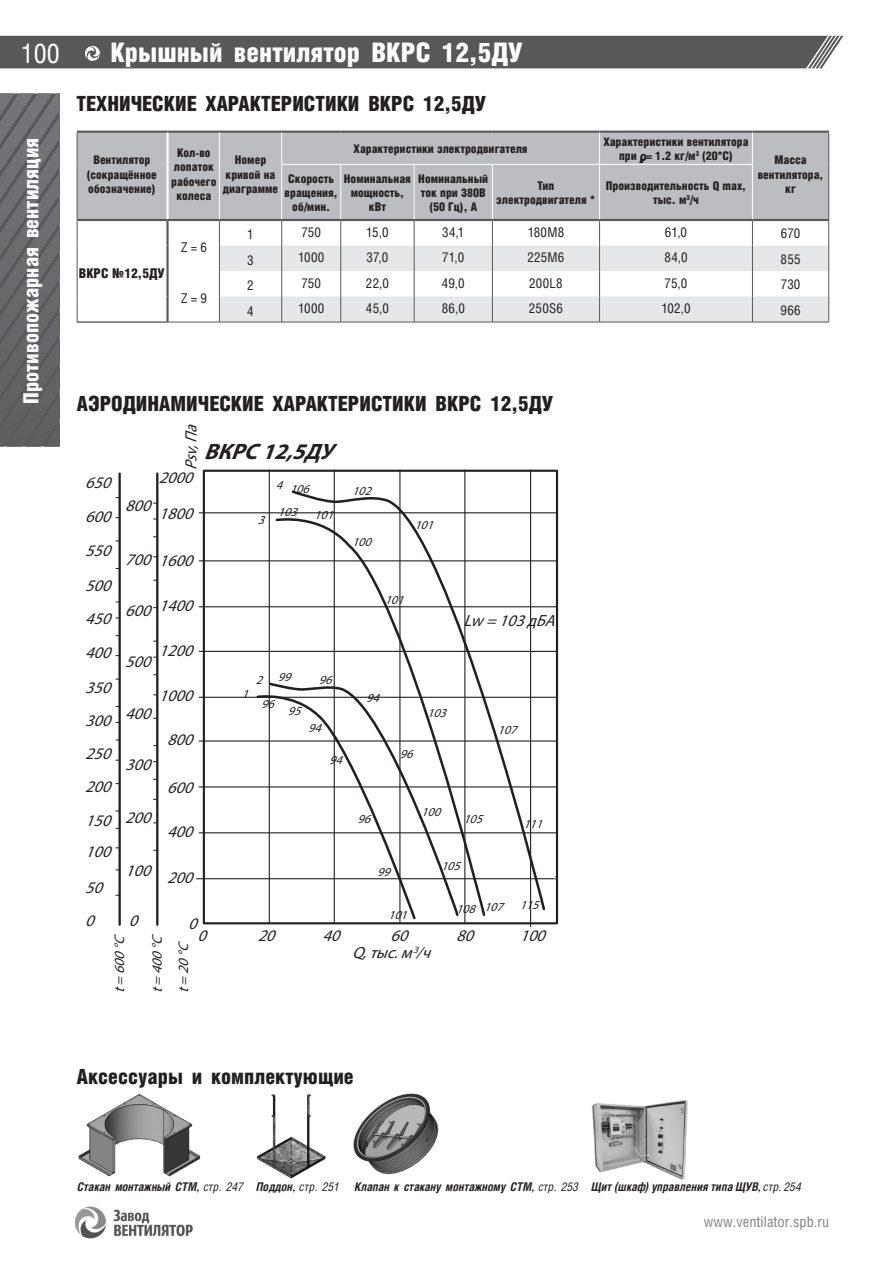

Аэродинамические характеристики ВКРС ДУ
