ВО 06-300

Назначение ВО 06-300

ВО 06-300 — промышленный осевой вентилятор общего назначения. Рабочее колесо сидит прямо на валу двигателя, воздух идёт вдоль оси, без разворота. Отсюда и область применения: большой расход при малом сопротивлении — вытяжка из цеха, подпор, обдув, проветривание помещений через стену или кровлю.

Ряд включает семь типоразмеров: №3,15, №4, №5, №6,3, №8, №10 и №12,5. Производительность растёт от 2 000 до 71 000 м³/ч, полное давление — от 12 до 350 Па, мощность двигателя — от 0,12 до 7,5 кВт, масса — от 11,5 до 235 кг.

Та же машина встречается под обозначениями ВО 14-320 и ВО 12-300 — это прежнее заводское имя и запись по прайсу. Характеристики и присоединительные размеры у них общие: заказывая ВО 14-320, вы получаете ВО 06-300.

Конструкция ВО 06-300

Типоразмерный ряд ВО 06-300 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 315 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 7 позиций. Колесо ВО 06-300 насажено на вал двигателя внутри цилиндрической обечайки: поток идёт вдоль оси, без разворота в спиральном корпусе.

В проектной документации те же позиции записывают через знак номера — ВО 06-300 №3,15, ВО 06-300 №4 и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВО 06-300 — 24,7–65,4 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВО 06-300 — 720–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВО 06-300 750, ВО 06-300 1000, ВО 06-300 1500, ВО 06-300 3000, и это то же самое, что «ВО 06-300 на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее.

Масса ВО 06-300 растёт от 11,5 до 235 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВО 06-300

Исполнения проточной части ВО 06-300 по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВО 06-300: коррозионностойкая сталь — в 2,1 раза дороже, взрывозащищённое из разнородных материалов — в 3,0 раза дороже, взрывозащищённое коррозионностойкое — в 4,7 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВО 06-300 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВО 06-300 по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВО 06-300 №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВО 06-300 есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВО 06-300

Среда — воздух и неагрессивные газовоздушные смеси температурой до 40 °С, без липкой пыли и волокнистых включений. Запылённость ограничена: колесо осевого вентилятора сидит в потоке, и налипание на лопатки разбалансирует его быстрее, чем радиальное.

Корпус выпускается в пяти исполнениях: углеродистая сталь, коррозионностойкое, взрывозащищённое разнородное, взрывозащищённое алюминиевое и взрывозащищённое коррозионностойкое. Взрывозащищённое коррозионностойкое дороже углеродистой стали в среднем по ряду в 4,7 раза, а на отдельных конфигурациях — до 6,2 раза. Выбирают по среде, а не по запасу.

Главное ограничение осевой схемы — напор. 350 Па на верхнем типоразмере означают, что длинную сеть с коленами и фильтром ВО 06-300 не продавит. Если считанное сопротивление сети выше трёхсот паскалей, задача не для осевого вентилятора вовсе.

Подбор и монтаж ВО 06-300

Чтобы подобрать ВО 06-300, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВО 06-300 перекрывает производительность до 71 000 м³/ч и полное давление до 350 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВО 06-300 №8 включительно масса не выходит за 75 кг — ВО 06-300 ставят на раму силами двух монтажников. Типоразмеры ВО 06-300 №10, ВО 06-300 №12,5 — 105,5–235 кг: нужна таль или автопогрузчик.

Технические характеристики ВО 06-300 по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВО 06-300 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВО 06-300 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№6,3 → 630 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВО 06-300 это значит, что при 630 мм колеса и 1 500 об/мин конец лопатки идёт со скоростью 49,5 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВО 06-300 по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Строки «без двигателя» — это поставка без электродвигателя, в среднем на 12 % дешевле самой лёгкой сборки того же типоразмера; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.

Габаритные и присоединительные размеры ВО 06-300

Чертежи габаритных размеров ВО 06-300 — страницы печатного каталога

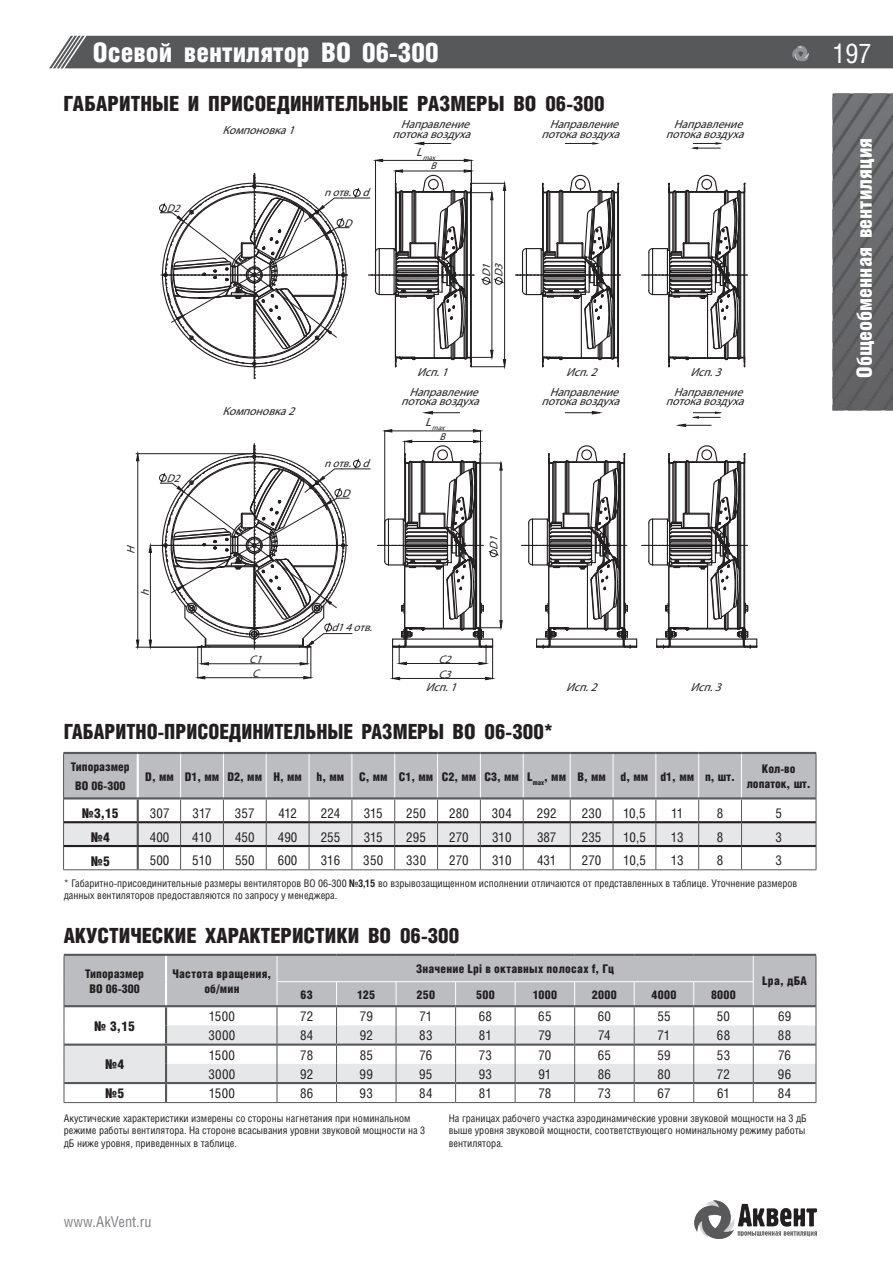

Габаритные и присоединительные размеры ВО 06-300 — лист 1 из 2

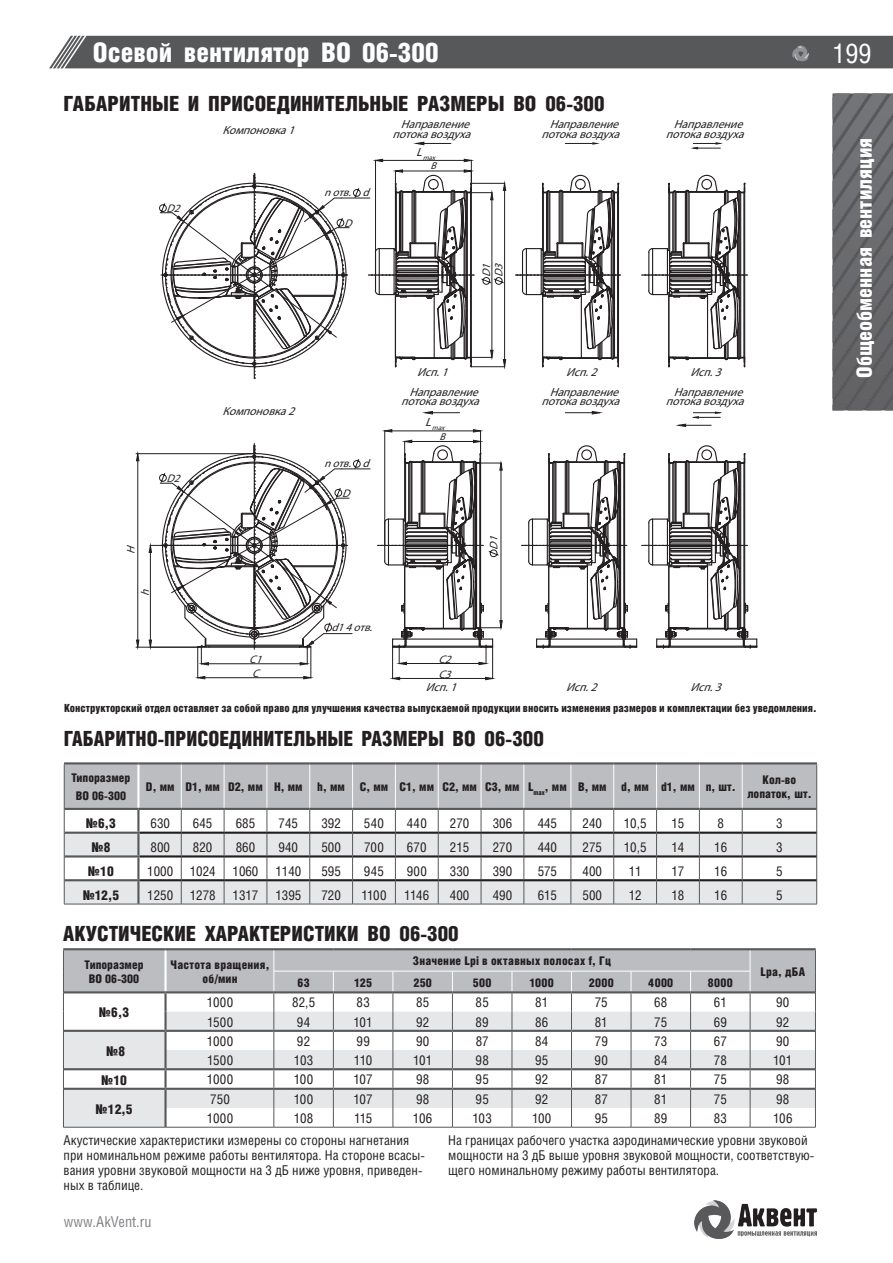

Габаритные и присоединительные размеры ВО 06-300 — лист 2 из 2

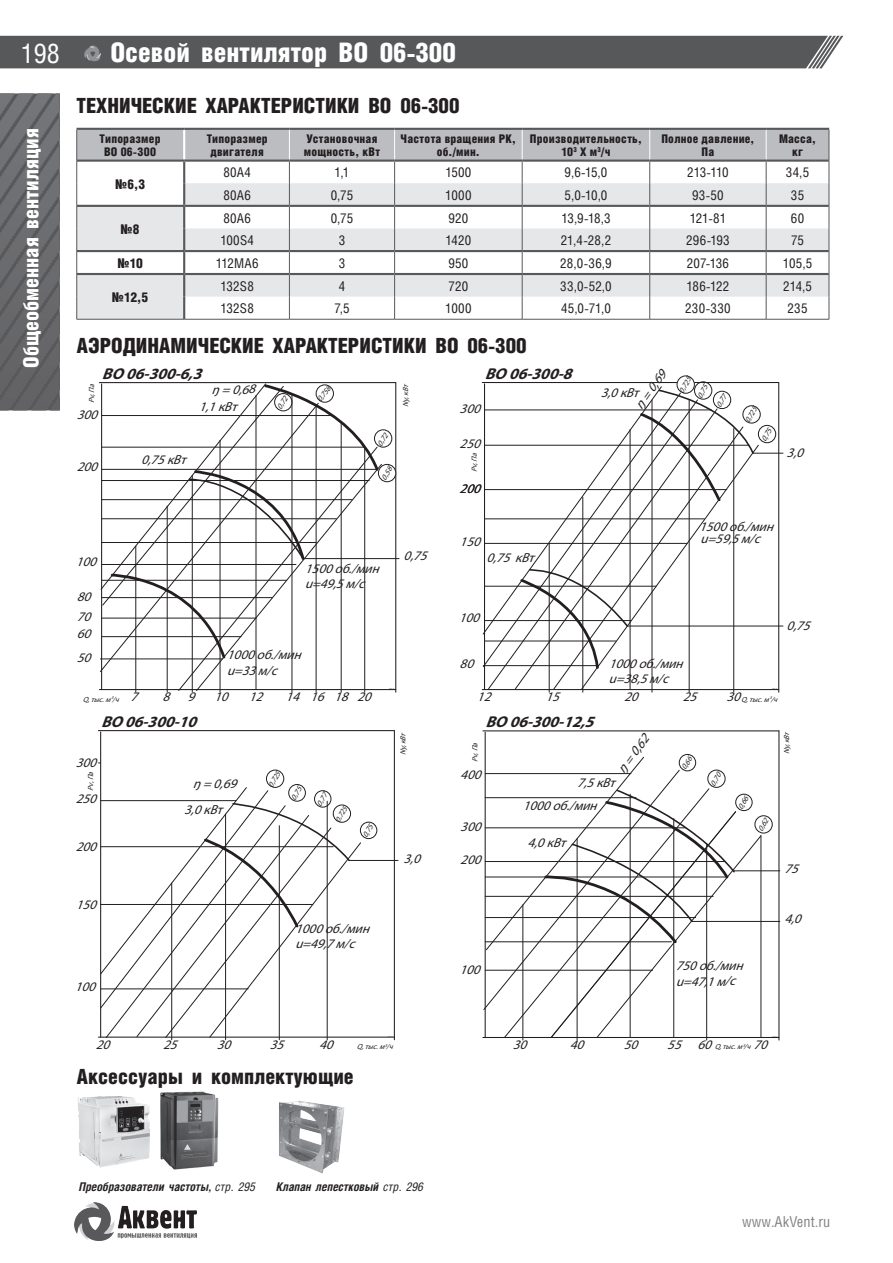

Аэродинамические характеристики ВО 06-300

Аэродинамические характеристики ВО 06-300

Цена ВО 06-300 и от чего она зависит

Цена ВО 06-300 определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями углеродистая сталь и взрывозащищённое коррозионностойкое доходит до 6,2 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.

Родственные модели ВО 06-300

С чем ещё сравнивают ВО 06-300 и что берут вместо него:

• ВО 13-284 — крупнее и с бо́льшим напором: до 285 120 м³/ч против 71 000
• ВО 30-160 — поворотные лопатки и до 1 500 Па, если сеть с сопротивлением
• YWF — компактное исполнение под проём, когда рама и опоры не нужны
