Назначение ВЦ 5
Вентиляторы радиальные ВЦ 5 — это три исполнения одной серии: ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50. Номер после дефиса задаёт аэродинамическую схему, а с ней рабочую точку.
ВЦ 5 — серия центробежных вентиляторов среднего давления, объединяющая три исполнения: ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50. Цифры после дефиса кодируют аэродинамическую схему, и это не косметика: исполнения различаются по расходу почти втрое при близком потолке по напору.
Эта страница — навигационная. Она отвечает на один вопрос: какое из трёх исполнений ВЦ 5 брать под конкретный режим. Полные таблицы характеристик, цены по конфигурациям и чертежи лежат на страницах исполнений — ссылки в таблице сравнения ниже.
Конструкция ВЦ 5
В запросах ВЦ 5 называют по-разному: «Вентиляторы радиальные ВЦ 5», «Вентилятор центробежный ВЦ 5». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.
Вентилятор ВЦ 5 — так эту позицию чаще всего и спрашивают; в документации она проходит как ВЦ 5.
Рабочая среда и ограничения ВЦ 5
Что общего у всех исполнений ВЦ 5: спиральный корпус, рабочее колесо с назад загнутыми лопатками, климатическое исполнение У2 по ГОСТ 15150-69 и предел по среде +80 °С в базовом варианте. Различаются они шириной колеса и профилем корпуса — отсюда и разный расход при близком потолке по напору около 3 300 Па.
Чем ВЦ 5 отличается от соседних рядов: у машин низкого давления потолок примерно вдвое ниже при большем расходе, у высоконапорных — на порядок выше при расходе в разы меньшем. Серия ВЦ 5 закрывает середину: сети с фильтром, калорифером и протяжённой трассой, где нужно и то и другое.
Все исполнения ВЦ 5 работают с воздухом и неагрессивными газовоздушными смесями до +80 °С при запылённости не выше 100 мг/м³. Материал проточной части выбирается под среду: углеродистая или коррозионностойкая сталь, для взрывоопасных зон — исполнение с искробезопасным колесом.
Логика выбора внутри серии ВЦ 5 простая: сначала по расходу, потом по напору. ВЦ 5-35 закрывает нижний диапазон, ВЦ 5-45 — средний, ВЦ 5-50 — верхний, до 36 200 м³/ч. Если расход попадает на границу двух исполнений, решает потребляемая мощность в рабочей точке.
Исполнения ВЦ 5 — что чем отличается
| Исполнение | Типоразмеры | Расход, м³/ч | Полное давление, Па | Двигатель, кВт | Масса, кг | Цена от, ₽ |
|---|---|---|---|---|---|---|

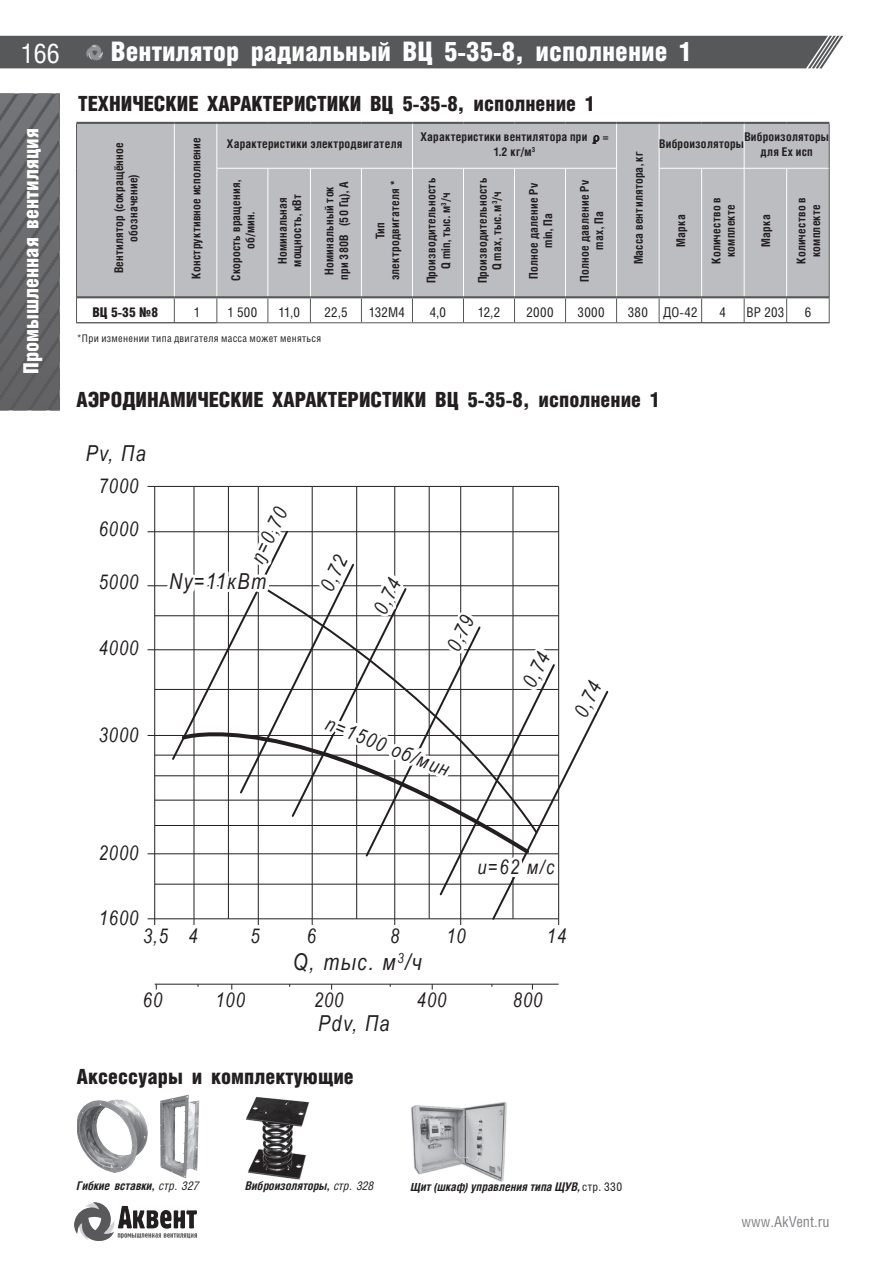

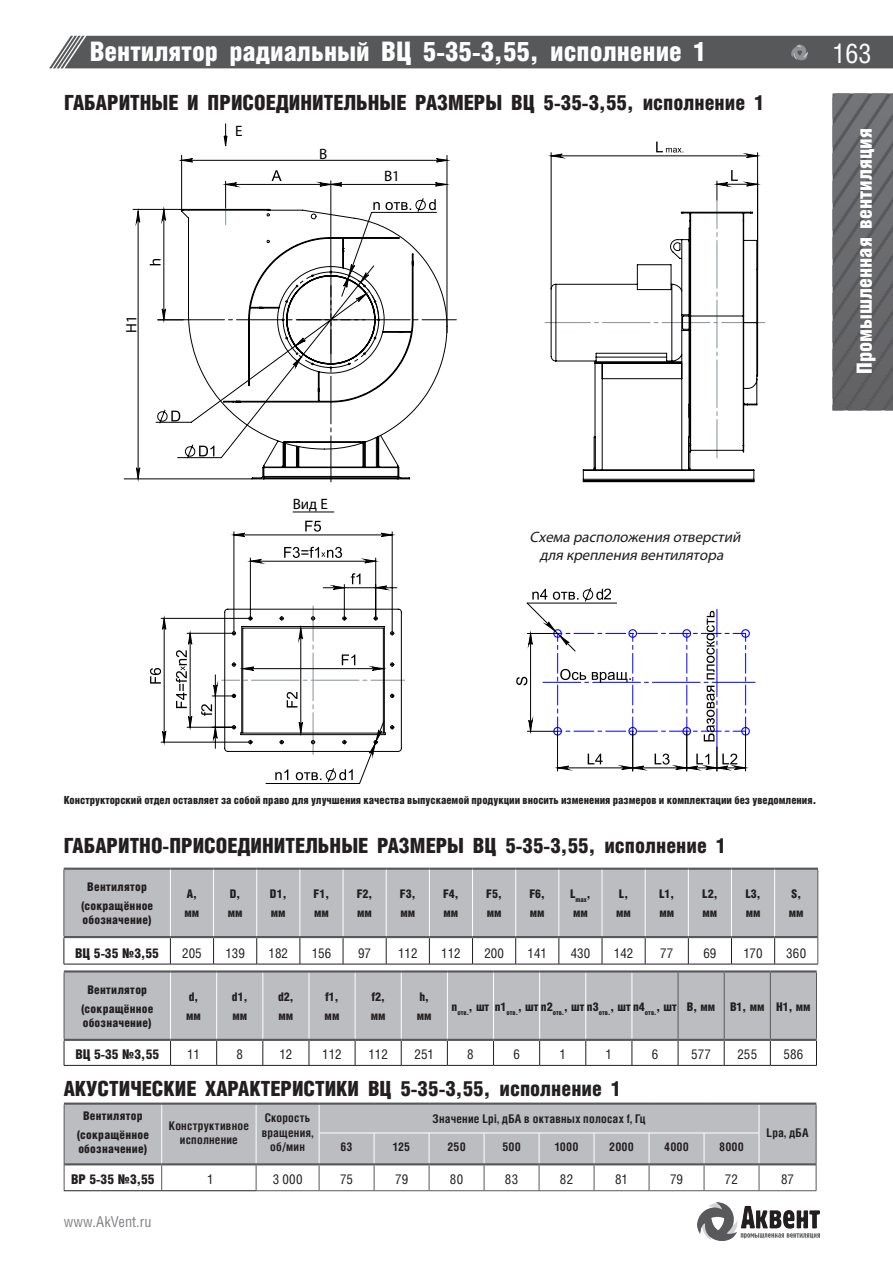

| ВЦ 5-35 | №3,55–8,5 (4 шт.) | 410–12 200 | до 3 300 | 0,75–11 | 55–390 | от 53 720 |

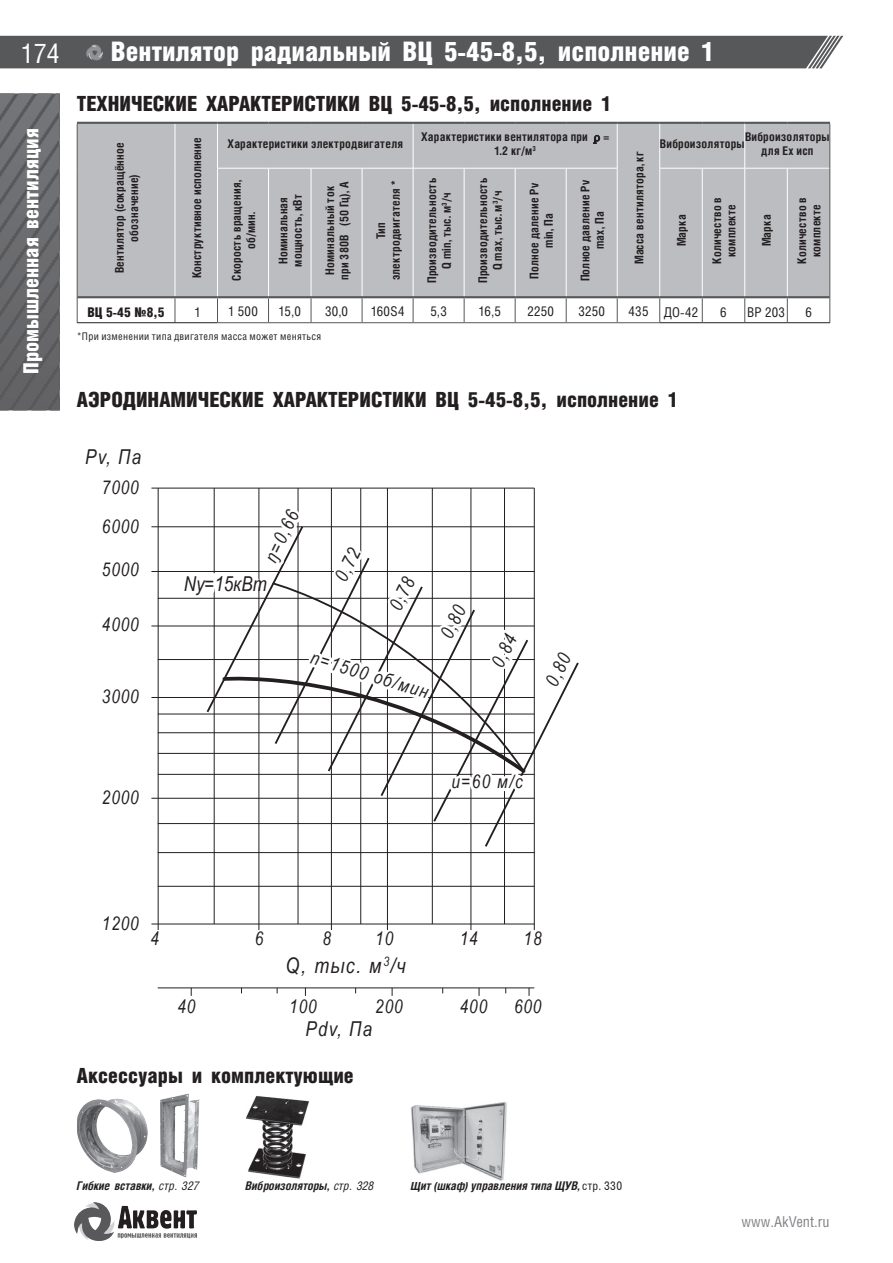

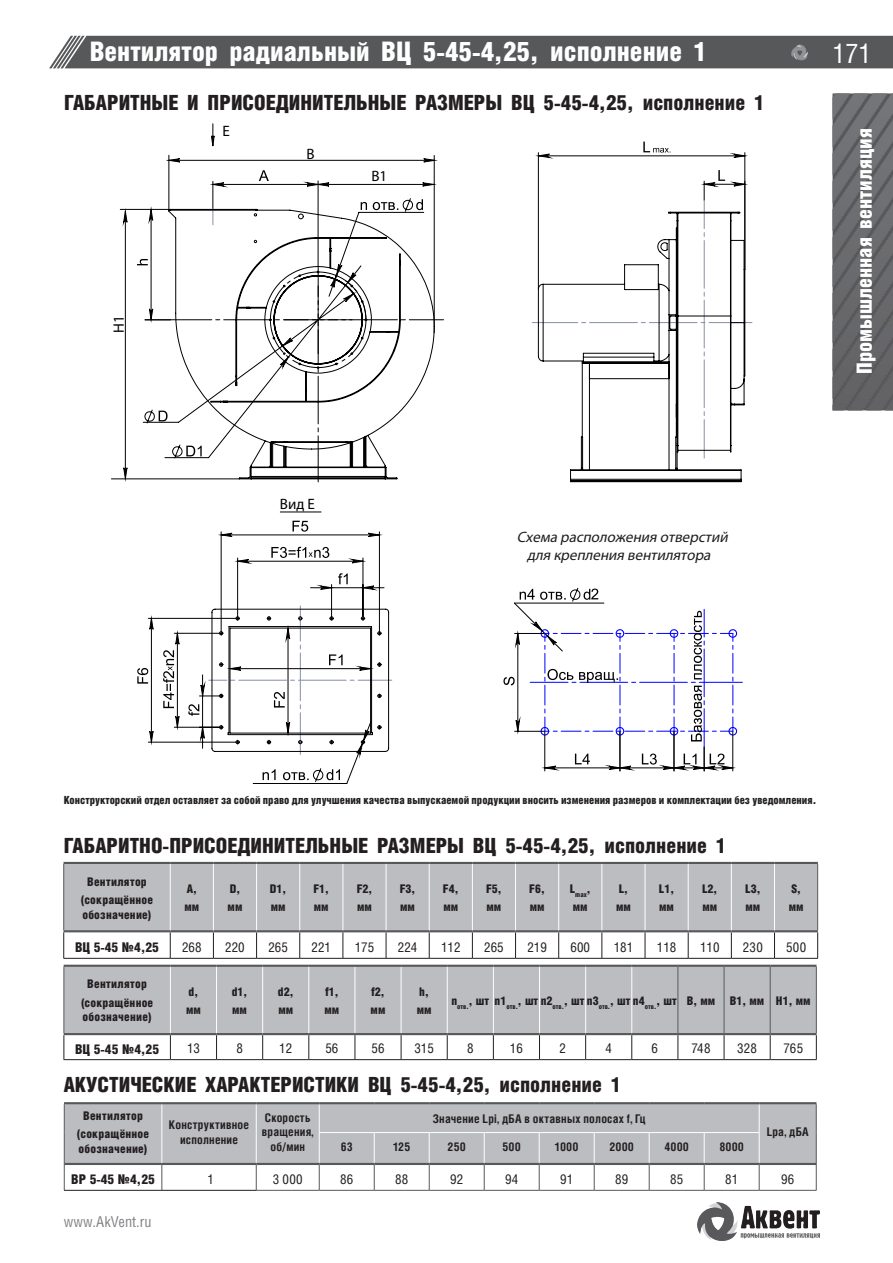

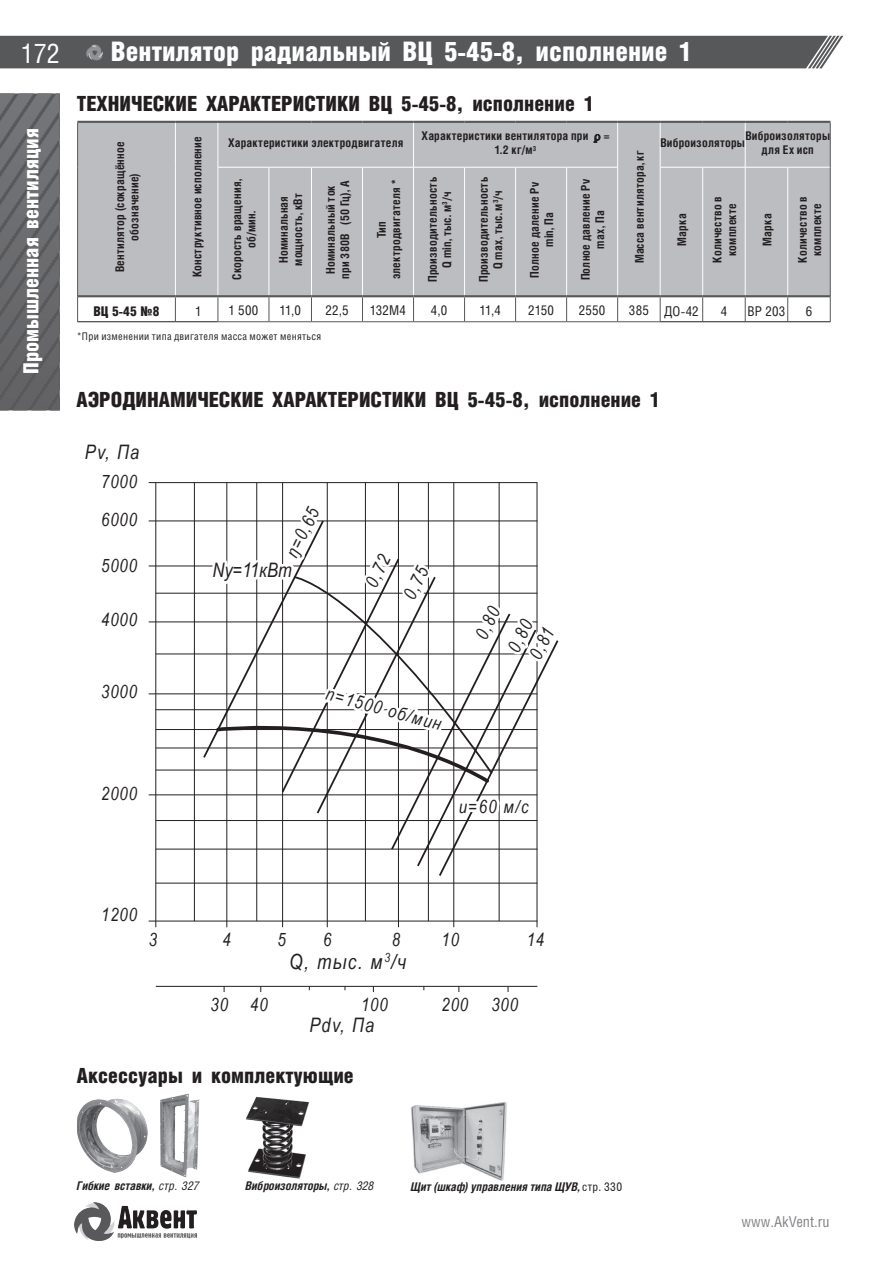

| ВЦ 5-45 | №4,25–8,5 (3 шт.) | 1 200–16 500 | до 3 250 | 4–15 | 125–435 | от 98 760 |

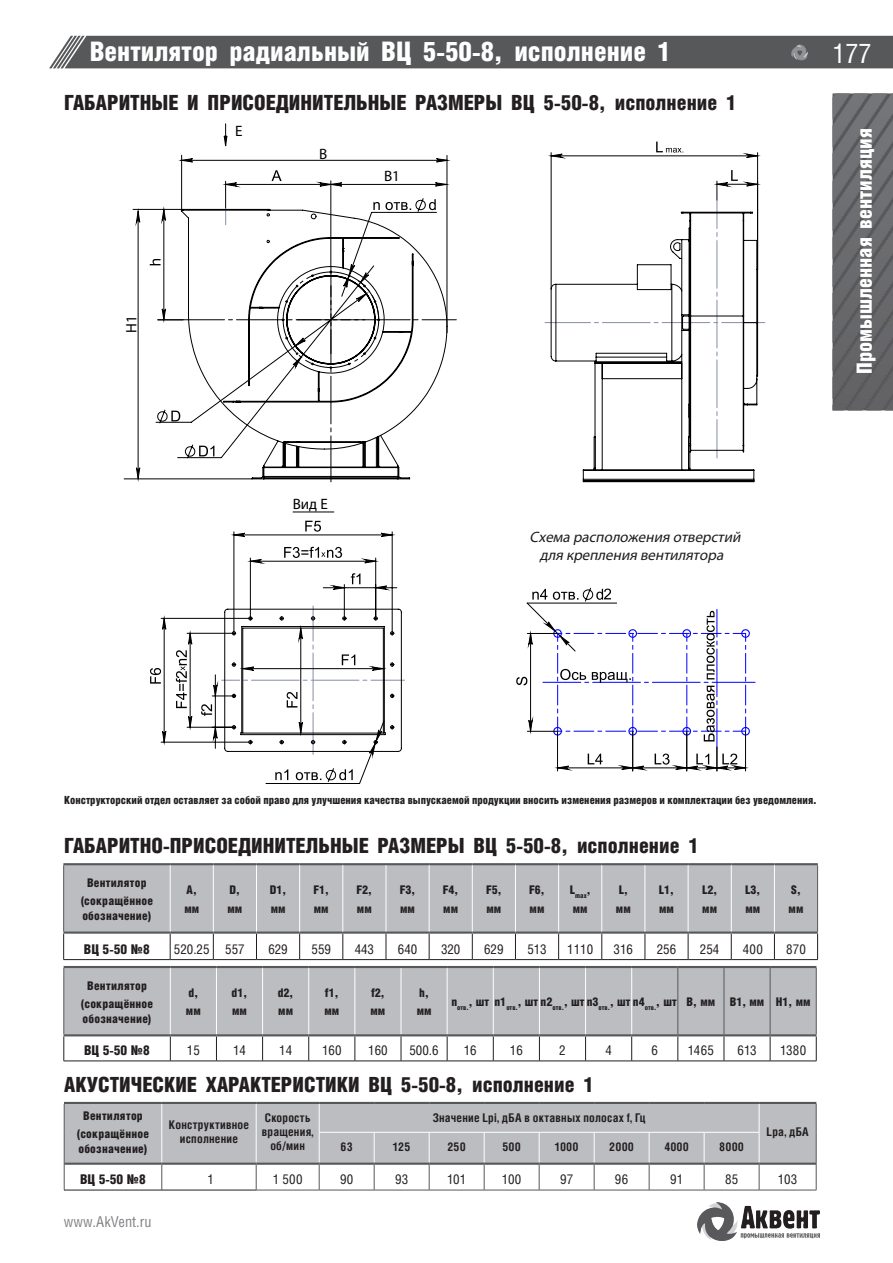

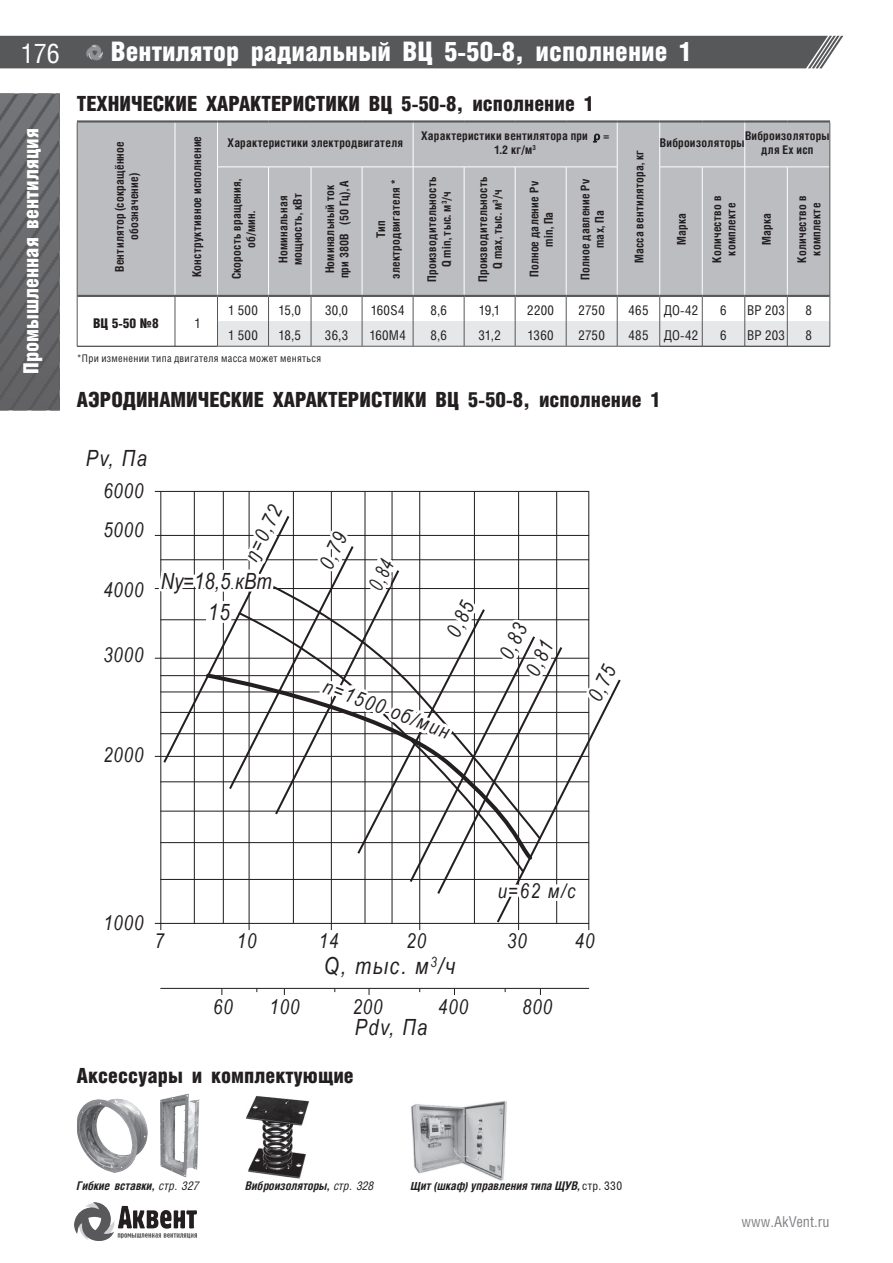

| ВЦ 5-50 | №8–9 (2 шт.) | 8 600–36 200 | до 3 300 | 15–30 | 465–660 | от 318 970 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ВЦ 5 розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Каждое исполнение ВЦ 5 — отдельная машина со своим рядом типоразмеров и своей рабочей зоной. Полные таблицы характеристик, цены по конфигурациям и чертежи лежат на страницах исполнений — ссылки в первой колонке.
Опросный лист и выписку по ВЦ 5 — таблицу характеристик и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Скачать PDF, 76 КБЦена ВЦ 5 и от чего она зависит
У серии ВЦ 5 нет одной цены: исполнения различаются диаметром колеса, мощностью двигателя и рабочей зоной, и стоят по-разному. Минимум по каждому исполнению стоит в сравнительной таблице выше, полная разбивка по конфигурациям — на страницах исполнений. Внутри одного исполнения цену меняют три вещи: типоразмер, мощность и частота вращения двигателя, материал проточной части.
Родственные модели ВЦ 5
С чем ещё сравнивают ВЦ 5 и что берут вместо него:
- ВЦ 5-35 — то же изделие под другим обозначением: характеристики и присоединительные размеры общие
- ВЦ 5-45 — меньше по расходу: до 16 500 м³/ч против 36 200
- ВЦ 5-50 — близок по параметрам: до 36 200 м³/ч и 3 300 Па
Как купить ВЦ 5: цена, доставка, оплата и возврат
Доставка и сроки
Доставка ВЦ 5 идёт со склада в Уфе и через восемь складов по России. Ходовые типоразмеры — в наличии или от 5 рабочих дней, позиции в специальном исполнении корпуса — от 10 рабочих дней. Транспортную компанию выбираете вы; до терминала в Уфе везём за свой счёт.
ВЦ 5 по № 8 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое, жаростойкое и дымоудаления.
Оплата
Счёт на ВЦ 5 действует до конца месяца выставления. Работаем с бюджетными заказчиками и по 44-ФЗ, документы проводим через ЕИС. Отсрочка — по решению, обычно после первой отгрузки.
Гарантия и документы
Стандартная гарантия на ВЦ 5 — 12 месяцев с даты поставки; по согласованию — до 3 лет. Гарантия действует при штатном режиме работы. Пакет документов стандартный: паспорт, руководство, декларация соответствия. Заводские испытания подтверждаются протоколом по запросу.
Возврат и обмен
Брак и несоответствие спецификации меняем за свой счёт: забираем ВЦ 5 нашим транспортом и отгружаем замену. Исправное изделие, изготовленное под согласованную конфигурацию, возврату не подлежит — поэтому спецификацию согласуем письменно до оплаты.
Поставщик ВЦ 5
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- ОГРН
- 1190280069231
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 МСК, заявки на почту — круглосуточно
Поставку ВЦ 5 ведёт ООО «Аквент», Уфа. Среди заказчиков: Газпром нефть, Русал, Татнефть, СИБУР, ЕвроХим, Акрон, НЛМК, Уралхим.
Подробнее по теме в справочнике Аквента: серия ВЦ 5 в справочнике, класс среднего давления, алгоритм подбора.
Вопросы о ВЦ 5
Купить ВЦ 5: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер ВЦ 5, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВЦ 5 можно по этому же расчёту — счёт выставим в день обращения
